МН 138- закладное изделие по серии 1.400-15
ПК "АНКЕР" производит и поставляет закладное изделие МН 138 по серии 1.400-15 по цене производителя. Купить изделия можно в любом количестве. Стоимость и сроки исполнения заказа рассчитываются по Вашей смете или чертежу.
Описание изделия

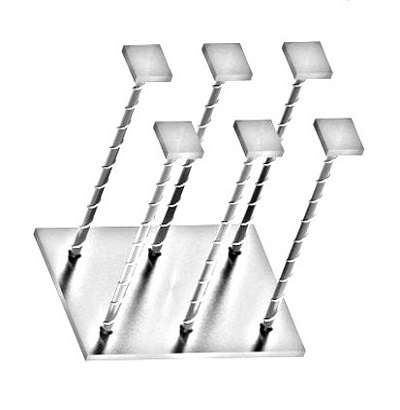

Закладное изделие МН 138 по серии 1.400-15 - это металлоконструкция, использующаяся в строительстве и предназначенная для скрепления различных строительных сооружений между собой.
Материал
Основным материалом изготовления закладных деталей МН являются следующие марки стали: Ст3, Ст20, 09Г2С, Ст245, Ст255, Ст345, Ст355. Однако мы можем произвести закладные детали из других, в том числе и редких марок стали.
При желании закладные конструкции могу быть оцинкованы, в том числе методом термодиффузии.
Характеристики
Параметр | Обозначение | Значение марки
МН 138-1 |
Значение марки МН 138-2 |
Значение марки МН 138-3 |
Значение марки МН 138-4 |
Значение марки МН 138-5 |
Значение марки МН 138-6 |
Размер пластины, мм | А | 200 | 200 | 200 | 200 | 200 | 200 |
Размер пластины, мм | В | 300 | 300 | 300 | 300 | 300 | 300 |
Размер пластины, мм | б | 12 | 12 | 12 | 12 | 12 | 12 |
Привязки анкеров, мм | а1 | 120 | 120 | 120 | 120 | 120 | 120 |
Привязки анкеров, мм | а2 | 40 | 40 | 40 | 40 | 40 | 40 |
Привязки анкеров, мм | в1 | 110 | 110 | 110 | 110 | 110 | 110 |
Привязки анкеров, мм | в2 | 40 | 40 | 40 | 40 | 40 | 40 |
Количество и диаметр анкеров | 6ф16AIII | 6ф16AIII | 6ф16AIII | 6ф16AIII | 6ф16AIII | 6ф16AIII | |
Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 |
Выборка стали на 1 изделие (профильная сталь), кг |
-б=12 | 5.7 | 5.7 | 5.7 | 7.7 | 7.7 | 7.7 |
Размеры пластин усиления и кол-во, мм |
60х60х12 (шт.6) | 60х60х12 (шт.6) | 60х60х12 (шт.6) | ||||
Выборка стали на 1 изделие (арм. AIII ф16), кг |
5.9 | 4.4 | 3.5 | 5.9 | 4.4 | 2.0 | |
Рисунок на чертеже |
1 | 1 | 1 | 1 | 1 | 1 | |
Итого, кг | 11.6 | 10.1 | 9.2 | 13.6 | 12.1 | 9.7 | |
Обозначение изделия | 1.400-15.B1.150-30 | 1.400-15.B1.150-31 | 1.400-15.B1.150-32 | 1.400-15.B1.150-33 | 1.400-15.B1.150-34 | 1.400-15.B1.150-35 |
Чертёж изделия
Преимущества работы с нами
Мы - надёжный поставщик и производитель. Наши производственные мощности позволяют в короткие сроки выполнять большие объёмы работ, включая сложные в производстве изделия.
Закажите металлоконструкции у нас:
- Произведём и поставим в срок по цене производителя
- Работаем с любым количеством и размером изделий
- Вся сопроводительная документация - сертификат на металл, паспорт на изделие
- Бесплатная доставка по Москве и до любой транспортной компании
- Гарантия качества!
