МН 306- закладное изделие по серии 1.400-15

ПК "АНКЕР" производит и поставляет закладное изделие МН 306 по серии 1.400-15 по цене производителя. Купить изделия можно в любом количестве. Стоимость и сроки исполнения заказа рассчитываются по Вашей смете или чертежу.

Описание изделия

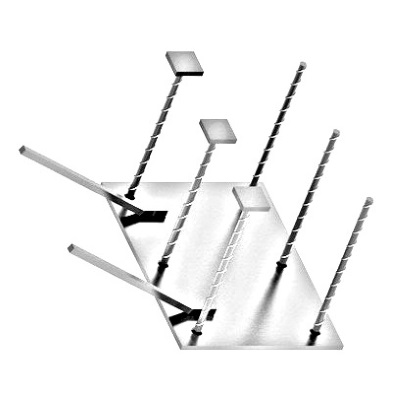

Закладное изделие МН 306 по серии 1.400-15 - это металлоконструкция, использующаяся в строительстве и предназначенная для скрепления различных строительных сооружений между собой.

Материал

Основным материалом изготовления закладных деталей МН являются следующие марки стали: Ст3, Ст20, 09Г2С, Ст245, Ст255, Ст345, Ст355. Однако мы можем произвести закладные детали из других, в том числе и редких марок стали.

При желании закладные конструкции могу быть оцинкованы, в том числе методом термодиффузии.

Характеристики

Параметр Обозначение Значение марки

МН 306-1

Значение марки

МН 306-2
Размер пластины, мм А 300 300
Размер пластины, мм В 200 200
Размер пластины, мм б 8 8
Привязки анкеров, мм а1 120 120
Привязки анкеров, мм а2 30 30
Привязки анкеров, мм в1 120 120
Привязки анкеров, мм в2 40 40
Привязки анкеров, мм с1 170 170
Привязки анкеров, мм с2 65 65
Количество и диаметр гнутых анкеров 2ф12AIII 2ф12AIII
Длина гнутых анкеров, мм l 480 480
Длина гнутых анкеров, мм h 120 170
Количество и диаметр прямых анкеров 6ф10AIII 6ф10AIII
Длина прямых анкеров, мм L 120 170
Размеры пластин усиления

и кол-во, мм

 40х40х8 (шт.3) 40х40х8 (шт.3)

Выборка стали на 1 изделие

(профильная сталь), кг

 -б=8 4.1 4.1

Выборка стали на 1 изделие

(арм. AIII ф10), кг

 0.4 0.7

Выборка стали на 1 изделие

(арм. AIII ф12), кг

 1.0 1.0

Рисунок на чертеже

 1 1
Итого, кг 5.5 5.8
Обозначение изделия 1.400-15.B1.320 1.400-15.B1.320-01

Чертёж изделия
