МН 313- закладное изделие по серии 1.400-15
ПК "АНКЕР" производит и поставляет закладное изделие МН 313 по серии 1.400-15 по цене производителя. Купить изделия можно в любом количестве. Стоимость и сроки исполнения заказа рассчитываются по Вашей смете или чертежу.
Описание изделия

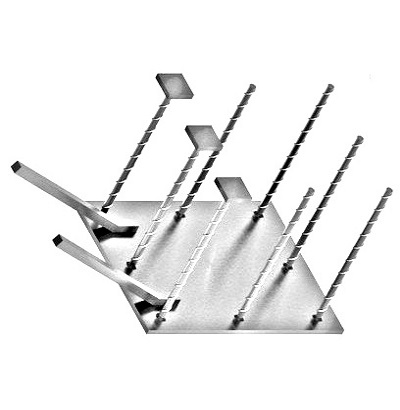

Закладное изделие МН 313 по серии 1.400-15 - это металлоконструкция, использующаяся в строительстве и предназначенная для скрепления различных строительных сооружений между собой.
Материал
Основным материалом изготовления закладных деталей МН являются следующие марки стали: Ст3, Ст20, 09Г2С, Ст245, Ст255, Ст345, Ст355. Однако мы можем произвести закладные детали из других, в том числе и редких марок стали.
При желании закладные конструкции могу быть оцинкованы, в том числе методом термодиффузии.
Характеристики
Параметр | Обозначение | Значение марки
МН 313-3 |
Значение марки МН 313-4 |
Значение марки МН 313-5 |
Размер пластины, мм | А | 300 | 300 | 300 |
Размер пластины, мм | В | 400 | 400 | 400 |
Размер пластины, мм | б | 10 | 10 | 10 |
Привязки анкеров, мм | а1 | 120 | 120 | 120 |
Привязки анкеров, мм | а2 | 30 | 30 | 30 |
Привязки анкеров, мм | в1 | 160 | 160 | 160 |
Привязки анкеров, мм | в2 | 40 | 40 | 40 |
Привязки анкеров, мм | с1 | 170 | 170 | 170 |
Привязки анкеров, мм | с2 | 65 | 65 | 65 |
Количество и диаметр гнутых анкеров | 2ф20AIII | 2ф20AIII | 2ф20AIII | |
Длина гнутых анкеров, мм | l | 750 | 750 | 750 |
Длина гнутых анкеров, мм | h | 210 | 260 | 260 |
Количество и диаметр прямых анкеров | 8ф14AIII | 8ф14AIII | 8ф14AIII | |
Длина прямых анкеров, мм | L | 220 | 270 | 370 |
Размеры пластин усиления
и кол-во, мм |
50х50х10 (шт.3) | 50х50х10 (шт.3) | 50х50х10 (шт.3) | |
Выборка стали на 1 изделие (профильная сталь), кг |
-б=10 | 10.0 | 10.0 | 10.0 |
Выборка стали на 1 изделие (арм. AIII ф14), кг |
2.2 | 2.6 | 3.6 | |
Выборка стали на 1 изделие (арм. AIII ф20), кг |
4.4 | 4.4 | 4.4 | |
Рисунок на чертеже |
1 | 1 | 1 | |
Итого, кг | 16.6 | 17.0/td> | 18.0 | |
Обозначение изделия | 1.400-15.B1.330-03 | 1.400-15.B1.330-04 | 1.400-15.B1.330-05 |

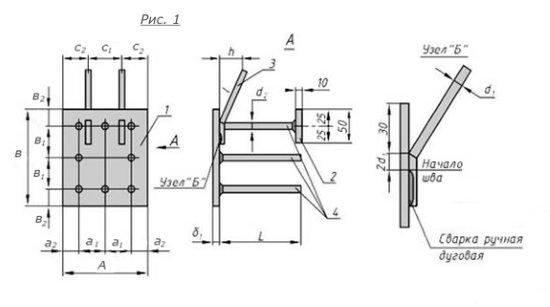

Чертёж изделия
Преимущества работы с нами
Мы - надёжный поставщик и производитель. Наши производственные мощности позволяют в короткие сроки выполнять большие объёмы работ, включая сложные в производстве изделия.
Закажите металлоконструкции у нас:
- Произведём и поставим в срок по цене производителя
- Работаем с любым количеством и размером изделий
- Вся сопроводительная документация - сертификат на металл, паспорт на изделие
- Бесплатная доставка по Москве и до любой транспортной компании
- Гарантия качества!
