МН 322- закладное изделие по серии 1.400-15
ПК "АНКЕР" производит и поставляет закладное изделие МН 322 по серии 1.400-15 по цене производителя. Купить изделия можно в любом количестве. Стоимость и сроки исполнения заказа рассчитываются по Вашей смете или чертежу.
Описание изделия

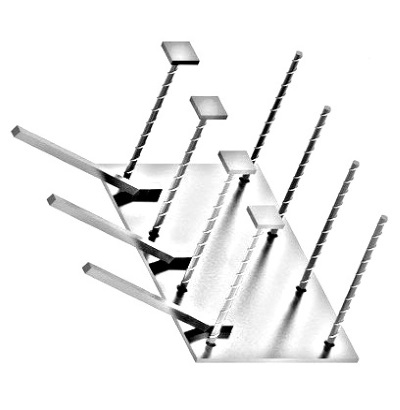

Закладное изделие МН 322 по серии 1.400-15 - это металлоконструкция, использующаяся в строительстве и предназначенная для скрепления различных строительных сооружений между собой.
Материал
Основным материалом изготовления закладных деталей МН являются следующие марки стали: Ст3, Ст20, 09Г2С, Ст245, Ст255, Ст345, Ст355. Однако мы можем произвести закладные детали из других, в том числе и редких марок стали.
При желании закладные конструкции могу быть оцинкованы, в том числе методом термодиффузии.
Характеристики
Параметр | Обозначение | Значение марки
МН 322-2 |
Значение марки МН 322-3 |
Значение марки МН 322-4 |
Размер пластины, мм | А | 500 | 500 | 500 |
Размер пластины, мм | В | 300 | 300 | 300 |
Размер пластины, мм | б | 10 | 10 | 10 |
Привязки анкеров, мм | а1 | 140 | 140 | 140 |
Привязки анкеров, мм | а2 | 40 | 40 | 40 |
Привязки анкеров, мм | в1 | 220 | 220 | 220 |
Привязки анкеров, мм | в2 | 40 | 40 | 40 |
Привязки анкеров, мм | с1 | 175 | 175 | 175 |
Привязки анкеров, мм | с2 | 75 | 75 | 75 |
Количество и диаметр гнутых анкеров | 3ф16AIII | 3ф16AIII | 3ф16AIII | |
Длина гнутых анкеров, мм | l | 620 | 620 | 620 |
Длина гнутых анкеров, мм | h | 160 | 210 | 210 |
Количество и диаметр прямых анкеров | 8ф14AIII | 8ф14AIII | 8ф14AIII | |
Длина прямых анкеров, мм | L | 170 | 220 | 270 |
Размеры пластин усиления и кол-во, мм |
50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |
Выборка стали на 1 изделие (профильная сталь), кг |
-б=10 | 12.6 | 12.6 | 12.6 |
Выборка стали на 1 изделие (арм. AIII ф14), кг |
1.7 | 2.2 | 2.6 | |
Выборка стали на 1 изделие (арм. AIII ф16), кг |
3.5 | 3.5 | 3.5 | |
Рисунок на чертеже |
1 | 1 | 1 | |
Итого, кг | 17.8 | 18.3 | 18.7 | |
Обозначение изделия | 1.400-15.B1.360 | 1.400-15.B1.360-01 | 1.400-15.B1.360-02 |
Чертёж изделия
